4 📈 Visualisation des Données

4.1 📊 Distribution du Signal

💡 Concept Clé : La Grammaire des Graphiques

Avant de coder, il faut comprendre l’anatomie d’une image. La Data Visualisation moderne repose sur la Grammar of Graphics : une décomposition en couches indépendantes (Données, Esthétiques, Géométries). Un mauvais choix graphique est une faute d’enquête qui induit le décideur en erreur.

Quand on explore une seule variable (Analyse 1D), l’objectif est de comprendre sa distribution ou sa composition.

4.1.1 🔎 Les Géométries de Référence

L’Histogramme (Continu) : L’outil roi pour analyser une variable quantitative (ex: Salaire). Les barres sont adjacentes (aucun espace) pour symboliser la continuité mathématique.
Le Diagramme à Barres (Discret) : Compare des catégories distinctes (ex: Ville). Il y a toujours un espace entre les barres.
Le Diagramme Circulaire (Camembert) : À limiter strictement à 2 ou 3 catégories (ex: Oui/Non). L’œil humain gère mal les angles ; préférez un Bar Chart pour plus de précision.

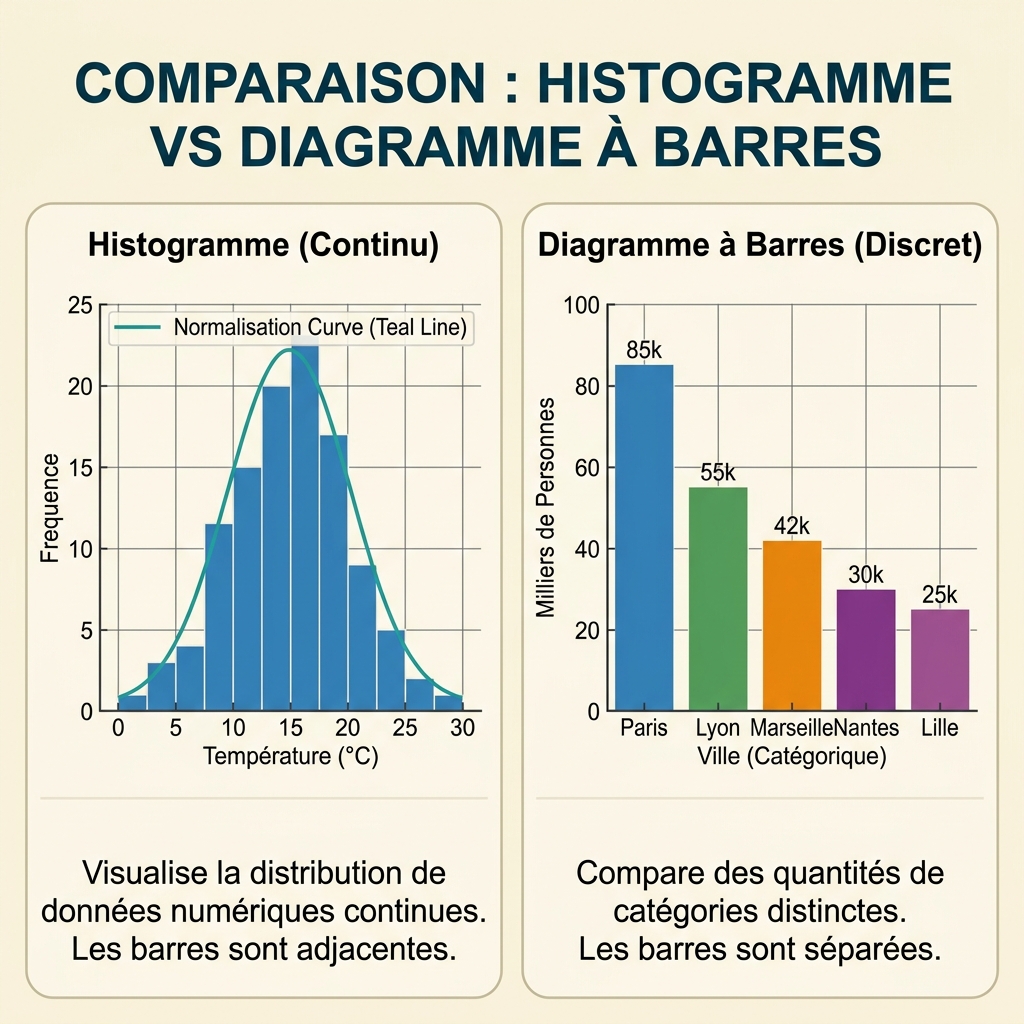

4.1.2 ⚖️ Histogramme vs Bar Chart

Comparaison des géométries 1D 🔍 Zoom sur la comparaison

⚠️ Danger : Le Biais Visuel

N’utilisez jamais de 3D décorative sur vos graphiques. Cela introduit des distorsions de perspective qui faussent la perception des proportions. Un enquêteur doit rester factuel.

🎒 Astuce Pro : Choix de la couleur

Utilisez la couleur pour mettre en évidence une anomalie ou une catégorie spécifique, et non pour faire du “coloriage”. Chaque variable visuelle doit porter une information.

4.2 🕵️‍♂️ Mission 4

À l’intérieur du conteneur, les serveurs tournent à plein régime. Vous réussissez à pirater la console d’administration et à extraire le journal d’activité (les “logs”). Celui-ci indique les volumes de données qui ont été exfiltrés par Charlie.

Exécutez cette cellule pour consulter le journal intercepté :

import pandas as pd
import matplotlib.pyplot as plt

# Logs des volumes de données exfiltrés
donnees_logs = {
    'cible': ['Dossiers_Scolaires', 'Sujets_Examens', 'Bulletins_Notes', 'Comptabilite', 'Mots_de_Passe'],
    'volume_mo': [150, 3200, 420, 80, 15]
}
df_logs = pd.DataFrame(donnees_logs)

print("Logs d'exfiltration interceptés.")
display(df_logs)

Un simple tableau de chiffres est parfois difficile à interpréter dans l’urgence. Un bon détective sait faire parler les données avec un graphique !

Votre objectif : Compléter le code pour générer un graphique en barres afin d’identifier visuellement quelle cible a été la plus touchée, puis consigner votre conclusion dans votre rapport.

4.3 📈 Visualisation Bidimensionnelle

Chercher la structure

Passer d’une à deux variables, c’est comme passer d’une photo d’identité à un film : on commence à voir du mouvement et des interactions. En analyse 2D, on ne cherche plus seulement à savoir “comment est la donnée”, mais “comment l’une influence l’autre”.

4.3.1 🌌 Le Nuage de Points (Scatter)

Le Scatter Plot est l’outil souverain pour détecter les corrélations, les groupes naturels (clusters) et les densités de points (Around Data Science 2026).

Usage : Idéal pour deux variables numériques continues.
Ce qu’il révèle : Une ligne droite (corrélation linéaire), une courbe (non-linéaire), ou des “paquets” isolés qui suggèrent que vos données sont divisées en segments distincts (ex: clients économes vs clients dépensiers).

4.3.2 📈 Le Graphique Linéaire (Line)

Le Line Plot connecte les points entre eux. Cette connexion n’est pas qu’esthetique : elle implique un lien de continuité ou de causalité temporelle.

Règle d’or : À réserver strictement aux séries temporelles ou aux séquences ordonnées. Si l’ordre des points sur l’axe X peut être mélangé sans perdre de sens, alors vous ne devez pas utiliser de ligne.

4.3.3 📦 La Boîte à Moustaches (Boxplot)

Le Boxplot est l’instrument de précision pour comparer une variable continue (ex: Salaire) à travers plusieurs catégories (ex: Métier).

La Médiane : La barre centrale, robuste aux extrêmes.
La Boîte (IQR) : Contient les 50 % centraux de vos données.
Les Moustaches : Montrent la dispersion.
Les Outliers : Les points isolés au-delà des moustaches, souvent des anomalies de capteurs ou des cas exceptionnels.

Interactif : Décoder un Boxplot

Le Boxplot est souvent mal compris par les néophytes. Utilisez ce simulateur pour manipuler les points de données et voir comment la boîte, les moustaches et les “outliers” réagissent en temps réel.

{"component":"LlmGeneratedComponent","props":{"height":"700px","prompt":"Crée un outil interactif pédagogique : 'L'Anatomie du Boxplot'. \n\nObjectif : Expliquer visuellement les concepts de Médiane, Quartiles (Q1, Q3), Écart Interquartile (IQR) et Outliers.\n\nStructure :\n1. Un plan horizontal avec une série de points (données brutes) que l'utilisateur peut ajouter ou déplacer à la souris.\n2. Juste au-dessus, un Boxplot dynamique qui se recalcule en temps réel selon la position des points.\n3. Des étiquettes claires qui s'affichent au survol des composants du Boxplot :\n   - 'Médiane (50%)'\n   - 'Q1 (25%) et Q3 (75%)'\n   - 'Moustaches (1.5 * IQR)'\n   - 'Outliers (Valeurs aberrantes)'.\n\nComportement : Si l'utilisateur déplace un point très loin des autres, le point doit changer d'apparence (devenir une croix par exemple) et le Boxplot doit marquer ce point comme 'Outlier' au-delà des moustaches. Ajouter un bouton 'Réinitialiser' avec un jeu de données standard.","id":"im_349d6bc69ce30f83"}}

4.3.4 🌳 Choix des Graphiques 2D

Pour sélectionner instantanément le bon graphique bidimensionnel selon le type de vos variables et la présence d’une dimension temporelle, suivez cet arbre décisionnel :

flowchart TD
    A[Analyse 2D] --> B{Types de variables ?}
    B -->|Numérique + Numérique| C{Temporalité ?}
    C -->|Oui| D[Line Plot]
    C -->|Non| E[Scatter Plot]

    B -->|Numérique + Catégorielle| F[Boxplot ou Bar Plot]

    style D fill:#268bd2,stroke:#073642,color:#fdf6e3
    style E fill:#268bd2,stroke:#073642,color:#fdf6e3
    style F fill:#cb4b16,stroke:#073642,color:#fdf6e3

[ACTION REQUISE] : Ajouter capture d’écran d’un Scatter Plot avec une droite de régression et un Boxplot comparatif générés avec Plotly.

4.4 🧊 Visualisation Multidimensionnelle

Repousser les limites cognitives

L’augmentation de la dimensionnalité d’un graphique (passer de 2 à 3, 4 ou 5 variables) doit respecter une hiérarchie visuelle stricte pour éviter la saturation cognitive. Un graphique surchargé n’informe plus, il embrouille. C’est ici que l’ingénieur doit jouer avec les attributs pré-attentifs comme la couleur, la taille ou la forme.

4.4.1 🎛️ Représentation de 3 Variables

Lorsque l’on a deux variables numériques (X et Y) et une troisième variable quantitative (Z) ou catégorielle, plusieurs stratégies s’offrent à nous.

L’encodage par la taille (Bubble Plot)

C’est un Scatter Plot (Nuage de points) classique, mais la taille de chaque point varie en fonction de la troisième variable (Z).

Exemple : X = PIB par habitant, Y = Espérance de vie, Taille du point = Population du pays.

L’encodage par la couleur (Heatmap / Carte de Chaleur)

La Heatmap représente l’intensité ou la magnitude d’une variable Z sur un quadrillage 2D en utilisant un dégradé de couleurs.

Usage phare : Afficher une Matrice de Corrélation. Plutôt que de lire un grand tableau de chiffres, l’œil repère instantanément les carrés rouge foncé (forte corrélation positive) ou bleu foncé (corrélation négative).

4.4.2 🧊 Le Piège de la 3D Décorative

L’ajout d’un troisième axe physique (Z) permet de créer des graphiques de surface ou des nuages de points en vraie 3D (très bien gérés par des outils comme Plotly).

Proscription de la 3D inutile

En dehors des surfaces topographiques réelles (la géographie) ou de la physique des matériaux, la 3D introduit des distorsions de perspective qui rendent la lecture des valeurs imprécise sur un écran plat. Tourner un graphique 3D est impressionnant techniquement, mais c’est souvent une erreur de design analytique majeure si une Heatmap 2D suffisait.

4.4.3 🌍 Cartes Géographiques

Dès que vos données contiennent des latitudes/longitudes ou des codes postaux, le meilleur graphique est souvent une carte.

Folium : Basée sur la librairie JavaScript Leaflet, c’est le standard pour intégrer des cartes interactives (zoomables) avec des marqueurs directement dans un Notebook Jupyter (Papareddy and Gotsman 2025).
La Carte Choroplèthe : Les régions géographiques (pays, départements) sont colorées en fonction d’une variable statistique (ex: densité de population). Cela nécessite de croiser vos données Pandas avec des fichiers de géométrie (GeoJSON ou Shapefile) gérés par GeoPandas (Sharma 2024).

4.4.4 💻 Implémentation

import seaborn as sns
import matplotlib.pyplot as plt

# Calcul de la matrice de corrélation
corr_matrix = df.corr()

# Génération de la Heatmap
plt.figure(figsize=(10, 8))
sns.heatmap(
    corr_matrix,
    annot=True,        # Affiche la valeur numérique dans la case
    cmap='coolwarm',   # Dégradé de couleurs (Bleu au Rouge)
    vmin=-1, vmax=1    # Fixe l'échelle absolue de corrélation
)
plt.title("Matrice de Corrélation des Variables")
plt.show()

[ACTION REQUISE] : Ajouter capture d’écran d’une Heatmap générée avec Seaborn montrant un dégradé coolwarm clair.

4.5 🕹️ Tableaux de Bord Interactifs

La fin du reporting figé

En 2026, fournir un rapport PDF statique à un décideur n’est plus suffisant. L’interactivité n’est plus un gadget esthétique, c’est une nécessité stratégique pour le “drill-down” (l’exploration en profondeur). Un décideur doit pouvoir zoomer sur une région, filtrer par année ou exclure une catégorie d’un simple clic. C’est ici qu’interviennent les Dashboards (Tableaux de bord).

4.5.1 🕹️ Le Moteur Plotly

Avant de construire une application web complète, il faut changer la nature de nos graphiques. Avec Matplotlib ou Seaborn, le code génère une image “morte” (un fichier PNG).

Avec Plotly, le code Python génère un objet web interactif interprété par le navigateur.

Avantage immédiat : L’utilisateur peut survoler les points pour lire les valeurs (Hover), zoomer, ou désactiver des courbes dans la légende.
Haute Performance : Grâce à l’utilisation de WebGL/WebGPU, Plotly peut rendre des millions de points directement dans le navigateur en déchargeant le calcul sur la carte graphique (GPU) (Plotly 2026).

4.5.2 🥊 Streamlit vs Dash

Pour encapsuler ces graphiques Plotly dans une vraie page web avec des boutons, des menus déroulants et des curseurs, le marché est dominé par deux philosophies.

Streamlit : Le Roi du Prototypage

C’est l’outil adoré des Data Scientists pour créer un MVP (Minimum Viable Product) en quelques heures.

Architecture : Il fonctionne sur un modèle de script linéaire. À chaque fois que l’utilisateur clique sur un bouton, le script entier est ré-exécuté de haut en bas.
La limite : Cette exécution linéaire peut être catastrophique en termes de performance si votre code charge un fichier de 5 Go à chaque clic. Il faut donc impérativement maîtriser le système de cache (@st.cache_data) pour mettre les données en mémoire.

Dash by Plotly : L’Échelle Entreprise

C’est le choix privilégié pour des applications de production robustes et complexes (Gotsman 2026).

Architecture : Il repose sur Flask et React.js. Il utilise un système de callbacks asynchrones. Si l’utilisateur clique sur un filtre, seul le graphique concerné est recalculé et rechargé, pas toute la page.
La limite : Une courbe d’apprentissage beaucoup plus abrupte et le risque du “Callback Hell” (quand des dizaines de fonctions de mise à jour s’entrecroisent et deviennent impossibles à maintenir).

4.5.3 🏗️ Architecture d’Exécution

Pour concevoir des applications fluides et performantes, il est crucial de comprendre comment la structure interne du framework réagit aux interactions de l’utilisateur :

flowchart LR
    subgraph Streamlit [Streamlit : Exécution Linéaire]
        S1[Clic Bouton] --> S2[Rechargement complet du script]
        S2 --> S3[Rechargement Data\n'sauf si cache']
        S3 --> S4[Mise à jour Page]
    end

    subgraph Dash [Dash : Callbacks Asynchrones]
        D1[Clic Bouton] --> D2{Callback associé}
        D2 --> D3[Recalcul spécifique]
        D3 --> D4[Mise à jour du Composant Uniquement]
    end

    style Streamlit fill:#dc322f,stroke:#073642,color:#fdf6e3
    style Dash fill:#859900,stroke:#073642,color:#fdf6e3

4.5.4 ⚡ Révolution Zéro Latence

Construire des tableaux de bord interactifs sur de l’énorme volumétrie (Big Data) était autrefois synonyme d’interface lente (l’application “freeze” pendant le calcul). L’écosystème Python a résolu cela en 2026 via deux avancées :

L’architecture Apache Arrow : Elle permet le “Zero-copy”. Les données circulent entre votre moteur de calcul (Polars) et votre dashboard web sans nécessiter de coûteuses conversions de formats (Narendran 2026).
CPython 3.14 (Free-threading) : Le verrou global (GIL) de Python ayant été supprimé, les serveurs de dashboards peuvent enfin utiliser le véritable multi-threading pour calculer les filtres des utilisateurs en parallèle sur plusieurs cœurs.

[ACTION REQUISE] : Ajouter capture d’écran d’un Dashboard Streamlit complet (avec sidebar, filtres et graphique interactif Plotly).

4.6 🌉 Conclusion et Transition

La visualisation nous permet de communiquer des informations complexes de manière intuitive. Maintenant que nous maîtrisons l’exploration et la visualisation, nous sommes prêts à passer à l’étape de la modélisation pour prédire des tendances ou classer des données.

C’est le cœur du Chapitre 5 : Modélisation et Machine Learning.
